实验室装修对化验室设计要求

　　根据化验任务需要，化验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作过程中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。

化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室(办公室、储藏室、钢瓶室等)。化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁(车间化验室除外)。为保持良好的气象条件，一般应为南北方向。

精密仪器室

精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15~30℃，有条件的好控制在18~25℃。湿度在60%-70%，需要恒温的仪器室可装双层门窗及空调装置。仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电、大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10%。必要时要配备附属设备(如稳压电源等)。为保证供电不间断，可采用双电源供电。应设计有专用地线，接地极电阻小于4Ω。

气相色谱室及原子吸收分析室因要用到高压钢瓶，好设在就近室为能建钢瓶室(方向朝北)的位置。放仪器用的实验台与墙距离500mm，以便于操作与维修，室内有有良好的通风，原子吸收仪器上方设局部排气罩。微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。为防止电压瞬变、瞬时停电、电压不足等影响仪器动作，可根据需要选用不间断电源(UPS)。在设计专用的仪器分析室的同时，就近配套设计相应的化学处理室，这在保护仪器和加强管理上是非常必要的。

实验室集中供气系统终端布局

1．实验室集中供气系统设置为二次减压系统。终端采用壁挂式设计。上设有奥飞克减压器、输出压力指示计、紧急切断阀，同一气路的呈上下对应排布，方便操作。面板为不锈钢产品，该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制，省去了每日往返于气瓶间和实验间的奔波，提高了办事效率。

2．控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。

实验室集中供气系统气路的布线

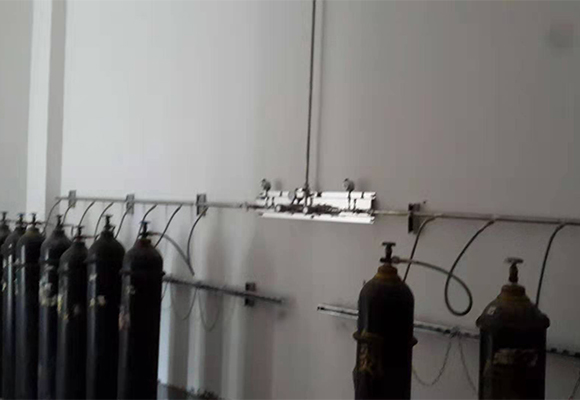

1．气瓶间内气体控制面板与实验室内的气路终端减压装置之间选用SS316LBA管进行连接，管道内表面光洁度为Ra<0.4umBA级管道。

2．4N氮气主管线采用OD3/8”（9.53mm）的管道，0.5Mpa压力下流量可达8M3/小时，完全满足常规用气需求，支线采用OD1/4”（6.35mm）的管道。用焊接变径三通分出支路来对设备进行供气。

3．5N氮气、氦气、预留气主管线采用OD1/4”（6.35mm）的管道，支线采用OD1/4”（6.35mm）的管道。用焊接变径三通分出支路来对设备进行供气。

4．管道穿过障碍物时须使用管套并采用不可燃材料填充间隙。

5．管道之间采用全自动定位轨道式氩弧焊机进行内外保护氩弧焊（TIG）方式连接，其优点是泄漏率可到1X10-9s.c.c./sec.He,且不会再内表面产生氧化层或褶皱等焊接缺陷。
